Caractéristiques techniques :
> Tension d’entrée :
- 230V -15%/+10% 50Hz+/-5%
- Protection par fusible
> Tension de sortie :
- 12V (réglage interne de 11.5V à 14V)
- +/-2% de 0 à In.
- Ondulation résiduelle : 60mV crête à crête
> Courant de sortie :
- 10A nominal
- Protection contre les surcharges et les courts-circuits.
- Courant de court-circuit : 5A
> Protection contre les surtensions des batteries :
- Seuil d’enclenchement : >15V → Coupure du 230V du chargeur
- Seuil de retour : <13V → Validation du 230V du chargeur
> Alarmes :
- Batterie basse : par contact sec avec seuil réglable de 10V à 12V
- Secteur : par contact sec
>Courant Max. d’utilisation 50A.

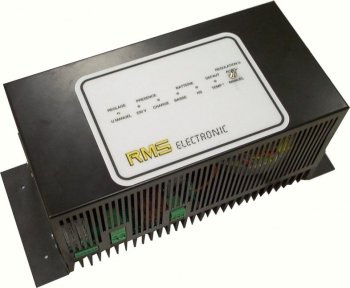

> Boîtier mural :
- Dimensions : 300 x 150 x 120mm
- Poids : 6 kg
> Présentation en rack :
- Dimensions : 19' x 3U
- Poids : 8 kg
|
|
Photos non contractuelles
> Mode manuel :
- Passage en mode manuel par interrupteur en face avant (Sens anti-horaire)
- Réglage de la tension en mode manuel par potentiomètre en face avant (Sens anti-horaire)
- Plage de réglage de la tension de sortie de 11.5V à 15V
- Protection surtension désactivée
- Réglage des seuils batterie basse et option coupure
- Option : Coupure de la sortie utilisation sur seuil réglable de 9V à 11V
|
